力士樂外嚙合齒輪泵的結構是如何的?-錦洲液壓

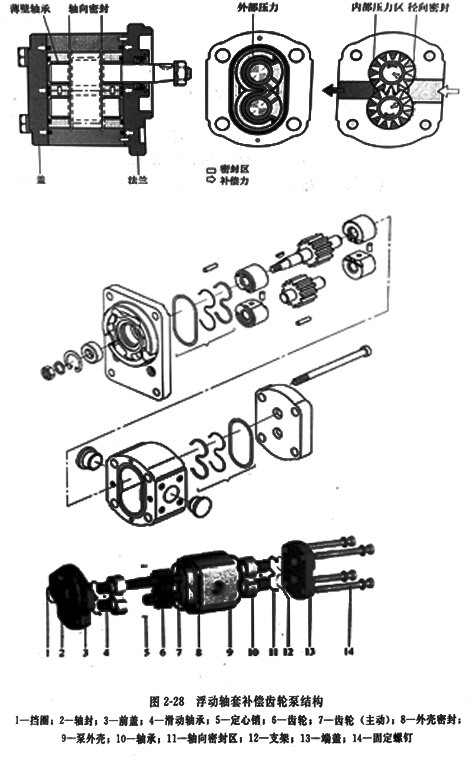

力士樂外嚙合齒輪泵主要由一對軸承支撐的齒輪以及外殼(帶前蓋和后益)構成。驅動軸伸出前蓋，由軸封密封。軸承力被具有足夠彈性的特殊軸承襯墊(薄壁軸承)吸收，從而產生表面接觸而非線接觸。它們還可確保良好的抗磨損性能，尤其是在低速時。12齒的力士樂外嚙合齒輪泵，可將流量脈動和噪聲減至很低。利用與出油壓力成比例的壓緊力，可實現內部密封，從而確保很好效率。在輸壓力油的齒輪齒之間的間隙末端，由軸承實現密封。通過將工作壓力引入軸承后部，可控制齒輪齒和軸承之間的密封區。特殊密封為該區域的邊界。齒輪齒尖的徑向間隙由內力密封，此內力將齒尖緊壓在外殼之上。
